Como medir la tensión zener

Con el circuito de la figura 1 se puede verificar la tensión zener de los diodos rectificadores de 12 V u 24 V e incluso probar los diodos rectificadores tradicionales.

Consiste de un resistor conectado en serie con la fuente de tensión de aproximadamente 60 VDC. El positivo (vía resistor) y negativo de la fuente son conectados a un par de puntas de pruebas en derivación con un multímetro que indicará la tensión sobre el diodo bajo prueba. La tensión de la fuente se obtiene rectificando la tensión de 48 VAC, usándose las extremidades del secundario de un transformador de 24 V + 24 V. La salida central “CT” no se ocupa.

En la figura 2 tenemos los diodos positivos aislados de sus respectivas placas de rectificadores.

Vea en las imágenes que sigue los valores obtenidos con la fuente:
Figura 3 exhibe la prueba de los diodos con polaridad directa. El multímetro debe indicar la caída de tensión de 400 a 800 mV para cualquiera de los diodos arriba.

Prueba con la polaridad reversa:

La figura 4 muestra la tensión sobre el diodo común. La tensión de la fuente se mantiene igual o hay una caída insignificante en relación a las puntas aisladas.

La figura 5 ilustra la tensión zener para el diodo del alternador de 12V. Puede ser encontradas tensiones entre 19 y 26 V.

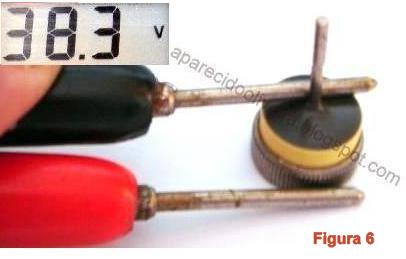

En la figura 6 se ve la tensión Zener para el diodo del alternador de 24 V. Las tensiones encontradas varían de 36 hasta 50 V.

Tensiones diferentes de los rangos indicados significan que el diodo puede estar fallado. Caso haya disconformidad consulte su fabricante para obtener el valor exacto de la tensión zener.

Los diodos pueden ser probados en su respectiva placa rectificadora desde que se quede desconectada las bobinas del estator, así tendremos un valor individual para cada diodo.

Entradas relacionadas:
Alternador con diodo rectificador zener

Alternador con diodo rectificador Zener

Los diodos rectificadores son elementos que convierten la corriente alterna en continua, y los diodos Zener son construidos especialmente para trabajar en la región de conducción reversa.

Las nuevas generaciones de alternadores cuentan con rectificadores que combinan las funciones de ambos en un solo componente, actuando ahora como rectificador y a la vez limitando el voltaje (tensión) generada por el alternador y también recortando las puntas de alta tensión generada por las cargas inductivas en la red eléctrica del vehículo.

Además de complementar con la protección de los componentes electrónicos del vehículo se puede bajar la tensión que soportan los mismos.

Principales cuidados:

1 - Los rectificadores de los alternadores de 12 y 24 Voltios no son intercambiables debido a la diferencia en la tensión tener; cerca de 20 Voltios para los alternadores de 14V y de 40 Voltios para los de 24V.

2 – No se debe cambiar los diodos del rectificador, pues cuando armados se selecciona los que tienen una similitud en la tensión zener, de lo contrario se sobrecarga las líneas de protección.

3 – La tensión de los aparatos comprobadores no deben sobrepasar a los 16 Voltios.

4 – Debido a la semejanza física con los diodos comunes, uno puede equivocarse.

5 – No ensamblen rectificadores con diodos comunes en alternadores que tengan diodos zener, ya que esto inutiliza la protección de los componentes electrónicos del vehículo causándoles daños.

6 – Por el mismo motivo del ítem cinco, no sustituya el alternador que tenga diodo Zener por otro común.

Para los que desean conocer mas acerca de los rectificadores Zener en breve haré una entrada detallando su funcionamiento.
